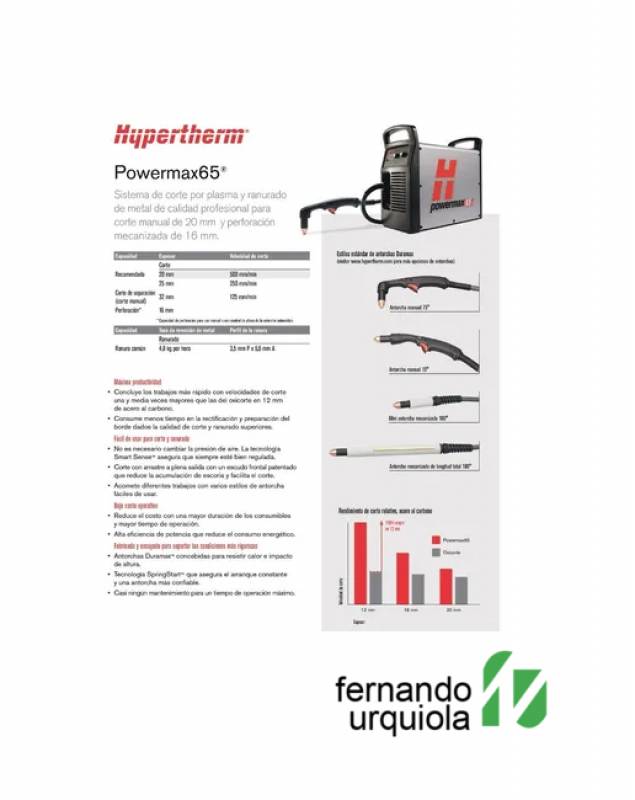

EQUIPO DE CORTE PLASMA POWERMAX 65 MANUAL HYPERTHERM
Máxima productividad
Concluye los trabajos más rápido con velocidades de corte una y media veces mayores que las del oxicorte en acero al carbono de 12 mm (1/2 pulg.).
El corte superior y la calidad del repelado le permiten consumir menos tiempo en la rectificación y preparación de los bordes.
Múltiples estilos de torcha fáciles de usar le permiten manejar una amplia variedad de trabajos con el mismo sistema.
Fácil de usar para corte y repelado
No es necesario cambiar la presión de aire - La tecnología Smart Sense™ asegura que siempre esté bien regulada.
La tecnología SpringStart™ asegura un arranque constante y una torcha más confiable
Corte con arrastre a plena salida con un escudo frontal patentado que reduce la acumulación de escoria y facilita el corte.
Resistente y confiable.
La confiabilidad Hypertherm Certified™ asegura un rendimiento máximo incluso en las condiciones más difíciles
Las torchas Duramax™ están concebidas para resistir al calor e impactos de altura
Voltajes de entrada CSA 200 – 480 V, 1-F, 50/60 Hz
200 – 600 V, 3-F, 50/60 Hz
CE 380/400 V, 3-F, 50/60 Hz
Corriente de entrada a 9 kW CSA 200/208/240/480 V, 1-F, 52/50/44/22 A
200/208/240/480/600 V, 3-F 32/31/27/13/13 A
CE 380/400 V, 3-F, 15,5/15 A
Corriente de salida 25 a 65 A
Voltaje de salida nominal 139 VCD
Ciclo de trabajo a 40 °C CSA 50 a 65 A, 230 – 600 V, 1/3-F
40 a 65 A, 200 – 208 V, 1/3-F
100 a 46 A, 230 – 600 V, 1/3-F
CE 50 a 65 A, 380/400 V, 3-F
100 a 46 A, 380/400 V, 3-F
Voltaje en circuito abierto CSA 295 VCD
CE 270 VCD
Dimensiones con manijas 500 mm P, 234 mm A;
455 mm L
Peso con torcha de 7,6 m CSA 29 kg
CE 26 kg
Alimentación de gas Aire sin aceite, limpio y seco o nitrógeno
Presión y rango de flujo de
entrada de gas recomendados Corte: 189 l/min a 5,9 bar
repelado: 212 l/min a 4,8 bar
Longitud cable potencia de alimentación 3 m
Tipo fuente de energía Inversor – IGBT
Capacidad Espesor Velocidad de corte
Corte
Recomendado 20 mm (3/4 pulg.) 500 mm/min (20 pulg/min)
25 mm (1 pulg.) 250 mm/min (10 pulg/min)
Corte de separación (corte manual) 32 mm (1-1/4 pulg.) 125 mm/min (5 pulg/min)
Perforación * 16 mm (5/8 pulg.)
* Capacidad de perforación para uso manual o con control de altura de la antorcha automático
Capacidad Tasa de remoción de metal Perfil de la ranura
Ranurado
Ranura común 4,8 kg/h
3,5 mm P x 6,6 mm A
Tabla de corte producción
Material Espesor Corriente Velocidades de corte de producción *
pulgadas mm A pulg/min mm/min
Acero al carbono 10 CA 3 65 224 6100
1/4 6 65 116 3240
3/8 10 65 62 1500
1/2 12 65 40 1140
5/8 16 65 26 650
Acero inoxidable 10 CA 3 65 296 8260
1/4 6 65 96 2850
3/8 10 65 52 1250
1/2 12 65 32 920
Aluminio 1/8 3 65 336 8800
1/4 6 65 152 4400
3/8 10 65 68 1650
1/2 12 65 48 1330
*Las velocidades de corte de producción son el resultado de las pruebas de laboratorio hechas por Hypertherm.
Las velocidades de producción son cerca del 80 de la máxima.
Las velocidades de corte para una calidad de corte óptima pueden variar a base de las diferentes aplicaciones.
Consulte el manual del operador para más detalles.
